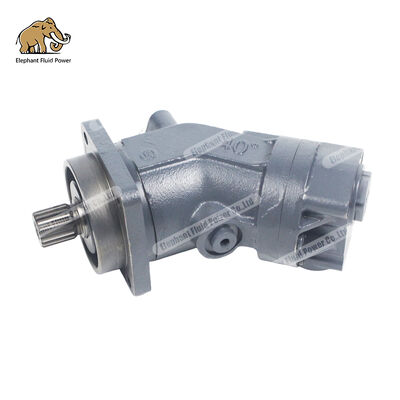

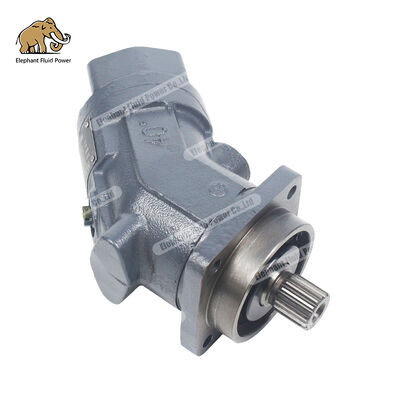

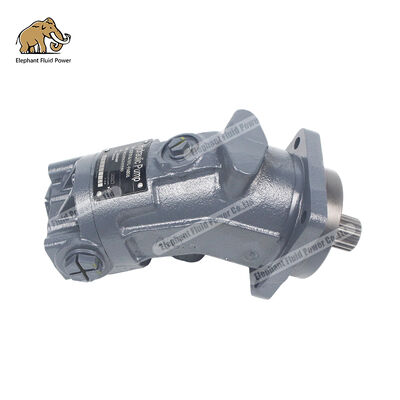

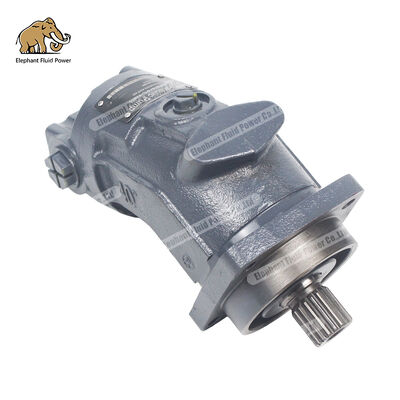

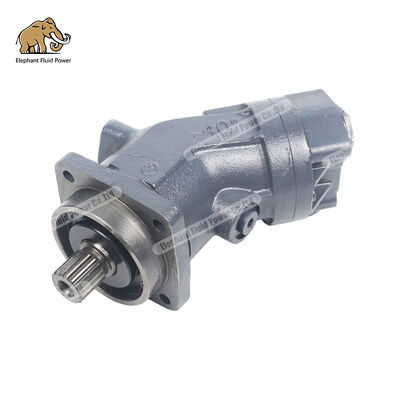

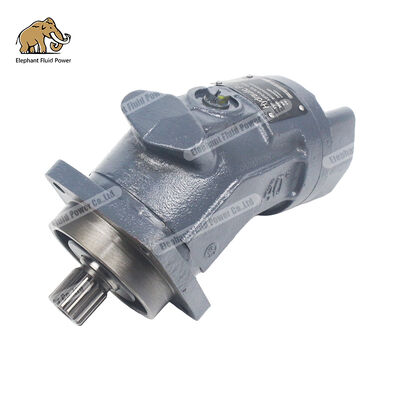

มอเตอร์ลูกสูบ A2FO16 61L-PAB06 ประสิทธิภาพสูง: ทางเลือกของจีน – โซลูชันระบบส่งกำลังไฮดรอลิกที่เสถียรและเชื่อถือได้

เอกสารไวท์เปเปอร์การวิเคราะห์ทางเทคนิคและการประยุกต์ใช้ในอุตสาหกรรม

ในฐานะองค์กรชั้นนำในภาคพลังงานไฮดรอลิกของจีน มอเตอร์ไฮดรอลิกแบบลูกสูบแกนคงที่ซีรีส์ A2F ของ Elephant Fluid Power (รวมถึงรุ่น A2F10, A2F12, A2F23, A2F28, A2F45, A2F55, A2F63, A2F80, A2F107, A2F125, A2F160, A2F200, A2F250, A2F355 และ A2F500) กำลังกำหนดรูปแบบใหม่ด้านการแข่งขันของตลาดมอเตอร์ไฮดรอลิกทั่วโลก เนื่องจากข้อกำหนดทางเทคนิคที่เข้ากันได้อย่างสมบูรณ์กับซีรีส์ A2F ของ Bosch Rexroth ความคุ้มค่าที่โดดเด่น และความสามารถในการจัดส่งที่รวดเร็ว บทความนี้อธิบายอย่างละเอียดเกี่ยวกับความสามารถในการแข่งขันหลักของมอเตอร์ซีรีส์ A2F ของ Elephant Fluid Power ในห้ามิติ ได้แก่ หลักการทางเทคนิค ข้อมูลจำเพาะของผลิตภัณฑ์ สถานการณ์การใช้งาน การเปรียบเทียบคุณภาพ และข้อได้เปรียบของห่วงโซ่อุปทาน โดยให้การอ้างอิงการคัดเลือกที่เชื่อถือได้สำหรับผู้ผลิตเครื่องจักรก่อสร้าง ผู้วางระบบไฮดรอลิก และผู้ใช้ปลายทาง



---



บทที่ 1: หลักการทางเทคนิคและปรัชญาการออกแบบของมอเตอร์ไฮดรอลิกซีรีส์ A2F

1.1 ข้อดีหลักของโครงสร้างลูกสูบตามแนวแกนแบบโค้งงอ

มอเตอร์ไฮดรอลิกซีรีส์ A2F มีการออกแบบลูกสูบตามแนวแกนแกนงอแบบคลาสสิก ซึ่งเป็นรูปแบบที่บุกเบิกโดย Bosch Rexroth ในปี 1970 และยังคงได้รับการยกย่องว่าเป็นมาตรฐานทองคำในระบบส่งกำลังไฮดรอลิกแรงดันสูง จากปรัชญาการออกแบบพื้นฐานนี้และปรับปรุงผ่านกระบวนการผลิตขั้นสูง Elephant Hydraulics จึงมีคุณลักษณะทางเทคนิคหลักดังต่อไปนี้:

เทคโนโลยีการวางศูนย์กลางในตัวสำหรับจานกระจายทรงกลม

ด้วยการออกแบบพื้นผิวการควบคุมทรงกลมที่ได้รับการพิสูจน์แล้ว ระบบนี้มีข้อดีต่างๆ เช่น ความสามารถในการตั้งศูนย์เอง ความเร็วเส้นรอบวงต่ำ และประสิทธิภาพสูง การออกแบบช่วยให้มั่นใจได้ถึงมุมสัมผัสที่เหมาะสมที่สุดระหว่างหัวลูกสูบและจานขับเคลื่อน ช่วยลดการสูญเสียแรงเสียดทานทางกลแม้ภายใต้สภาวะการทำงานที่มีแรงดันสูงและความเร็วสูง โดยมีประสิทธิภาพเชิงปริมาตรเกิน 95%

โครงสร้างลูกสูบและแหวนลูกสูบแบบรวม

ซีรีส์ Elephant Fluid Power A2F แตกต่างจากการออกแบบแบบแยกส่วนแบบดั้งเดิม ใช้ลูกสูบเสาหินจับคู่กับแหวนลูกสูบที่มีความแม่นยำ ซึ่งช่วยเพิ่มประสิทธิภาพการปิดผนึกอย่างมีนัยสำคัญภายใต้สภาวะแรงดันสูง การออกแบบนี้ช่วยให้มั่นใจถึงประสิทธิภาพเชิงปริมาตรที่เสถียร แม้ที่แรงดันพิกัด 35 MPa (5100 psi) และแรงดันสูงสุด 40 MPa (5800 psi) ซึ่งช่วยยืดอายุการใช้งานได้มากกว่า 20,000 ชั่วโมง

**ระบบลูกปืนกลิ้งที่แข็งแกร่ง**

แบริ่งเพลาขับได้รับการออกแบบสำหรับสภาวะการทำงานเฉพาะและสามารถทนต่อแรงในแนวรัศมีได้ สำหรับรุ่นที่มีระยะการเคลื่อนที่ขนาดใหญ่ตั้งแต่ A2F250 ถึง A2F500 สามารถเลือกรูปแบบตลับลูกปืนที่มีอายุการใช้งานยาวนานได้ ทำให้เหมาะเป็นพิเศษสำหรับน้ำมันไฮดรอลิกที่เป็นมิตรต่อสิ่งแวดล้อม เช่น HFB และ HFC และตอบสนองความต้องการด้านความทนทานของสภาพแวดล้อมที่รุนแรง เช่น เครื่องจักรในเหมืองและการใช้งานด้านวิศวกรรมนอกชายฝั่ง

1.2 ลักษณะการทำงานแบบ Dual-Mode แบบแทนที่คงที่

ซีรีส์ A2F เป็นส่วนประกอบไฮดรอลิกแบบแทนที่คงที่ สามารถทำงานได้ทั้งแบบมอเตอร์และปั๊ม ให้ประสิทธิภาพที่ยอดเยี่ยมทั้งในวงจรเปิดและปิด

• ระหว่างการทำงานของมอเตอร์: ความเร็วเอาต์พุตเป็นสัดส่วนกับอัตราการไหลของอินพุตและเป็นสัดส่วนผกผันกับการกระจัด แรงบิดเอาท์พุตจะเพิ่มขึ้นตามความแตกต่างของแรงดันระหว่างด้านสูงและด้านต่ำตลอดจนการกระจัด โดดเด่นด้วยประสิทธิภาพแรงบิดเริ่มต้นที่สูง ความเสถียรที่ความเร็วต่ำที่ยอดเยี่ยม และความเร็วการหมุนขั้นต่ำที่เสถียรต่ำเพียง 50 รอบต่อนาที (โดยยังคงการหมุนสม่ำเสมอ)

• ระหว่างการทำงานของปั๊ม: อัตราการไหลเอาท์พุตเป็นสัดส่วนโดยตรงกับความเร็วในการขับเคลื่อนและการเคลื่อนที่ ทำให้เหมาะสำหรับระบบไฮดรอลิกที่ต้องการการควบคุมการไหลที่แม่นยำ

ความเข้ากันได้สองโหมดนี้ทำให้ซีรีส์ A2F เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งานที่ต้องการการกำหนดค่า "มอเตอร์ปั๊ม" ที่สับเปลี่ยนได้ เช่น เครื่องจักรเคลื่อนที่ กลไกแบบหมุน และระบบกว้าน



---



บทที่ 2: คำอธิบายโดยละเอียดของพารามิเตอร์ทางเทคนิคแบบเต็มข้อกำหนดสำหรับซีรีส์ Elephant Fluid Dynamics A2F

2.1 รุ่นผลิตภัณฑ์และเมทริกซ์การกระจัด

ซีรีส์ Elephant Fluid Dynamics A2F มีข้อกำหนดมาตรฐาน 15 ข้อ เพื่อรองรับสถานการณ์การใช้งานที่หลากหลาย ตั้งแต่การใช้งานระดับไมโครจนถึงขนาดใหญ่

มโอเดล	การกระจัด Vg (ซม./รอบ)	จัดอันดับความดัน (บาร์)	แรงดันสูงสุด (บาร์)	ความเร็วสูงสุด (รอบต่อนาที)	วแปด (กก.)	การใช้งานทั่วไป
A2F10	10.3	400	450	6000	5.5	เครื่องจักรกลการเกษตรขนาดเล็ก เครื่องมือกลที่มีความแม่นยำ
A2F12	12.1	400	450	6000	5.8	เครื่องจักรทำสวน ยานพาหนะเบา
A2F23	23.0	400	450	5600	8.2	รถยก,รถขุดขนาดเล็ก
A2F28	28.1	400	450	6300	9.5	รถตักแบบเลื่อน, แท่นทำงานทางอากาศ
A2F45	45.6	400	450	5600	13.5	บูมของรถขุดขนาดกลาง
A2F55	55.0	400	450	5,000	15.0	รถปั๊มคอนกรีต,รถเครน
A2F63	63.0	400	450	5,000	18.0	โรลเลอร์, ปูเวอร์
A2F80	80.0	400	450	4500	23.0	การเคลื่อนตัวของรถขุดขนาดใหญ่
A2F107	107.0	400	450	4000	32.0	แท่นขุดเจาะแบบหมุน, เครื่องป้องกัน
A2F125	125.0	400	450	3800	38.0	ปั้นจั่นท่าเรือ; เครื่องจักรดาดฟ้าเรือ
A2F160	160.0	400	450	3500	48.0	เครื่องจักรทำเหมืองอุปกรณ์โลหะวิทยา
A2F200	200.0	400	450	3200	58.0	แท่นขุดเจาะน้ำมัน กว้านขนาดใหญ่
A2F250	250.0	350	400	2800	85.0	เครื่องเจาะอุโมงค์ เครนงานหนัก
A2F355	355.0	350	400	2500	120.0	เรือติดตั้งพลังงานลม อุปกรณ์ยกและลดเขื่อน
A2F500	500.0	350	400	2200	165.0	แพลตฟอร์มวิศวกรรมทางทะเล รถขุดขนาดยักษ์



2.2 สูตรการคำนวณประสิทธิภาพที่สำคัญ

แรงบิดเอาท์พุตของมอเตอร์:



โดยที่: คือระยะการเคลื่อนที่ (ซม./รอบ) คือความแตกต่างของแรงดัน (บาร์) และคือประสิทธิภาพทางกล-ไฮดรอลิก (ค่าโดยทั่วไป 0.92–0.95)

กำลังขับมอเตอร์:



โดยที่: คืออัตราการไหลของอินพุต (ลิตร/นาที) และเป็นประสิทธิภาพทั้งหมด (ค่าทั่วไป 0.88–0.92)

ความเร็วเอาท์พุทมอเตอร์:



โดยที่: คือประสิทธิภาพเชิงปริมาตร (ค่าปกติ 0.95–0.97)

2.3 ความสามารถในการปรับตัวของสื่อไฮดรอลิกให้เข้ากับสภาพการทำงาน

ซีรีส์ Elephant Fluid Dynamics A2F รองรับน้ำมันไฮดรอลิกหลายชนิด:

• น้ำมันไฮดรอลิกที่ใช้น้ำมันแร่: รูปแบบมาตรฐาน เหมาะสำหรับอุณหภูมิใช้งานตั้งแต่ -25°C ถึง +80°C

• น้ำมันไฮดรอลิกที่เป็นมิตรต่อสิ่งแวดล้อม: HETG (สูตรน้ำมันราสเบอร์รี่), HEES (สูตรเอสเทอร์สังเคราะห์) และ HFD (สูตรน้ำ-เอทิลีนไกลคอล จำกัดเฉพาะตลับลูกปืนอายุการใช้งานยาวนาน A2F250–A2F500)

• ช่วงความหนืดที่แนะนำ: เลือกตั้งแต่ VG22 ถึง VG100 ตามอุณหภูมิในการทำงาน; ช่วงความหนืดในการทำงานที่เหมาะสมที่สุดคือ 16–36 มม.²/วินาที

• ความแม่นยำของตัวกรอง: ความแม่นยำในการกรองสัมบูรณ์ที่แนะนำที่ 10 μm ช่วยยืดอายุการใช้งานและลดการสึกหรอได้อย่างมาก ความแม่นยำในการกรอง 25–40 μm ก็เป็นที่ยอมรับเช่นกัน



---



บทที่ 3: การวิเคราะห์ความเข้ากันได้กับ Bosch Rexroth A2F Series

3.1 ขนาดและความสามารถในการเปลี่ยนการติดตั้ง

ซีรีส์ Elephant Fluid Dynamics A2F ปฏิบัติตามข้อกำหนดการออกแบบดั้งเดิมของ Rexroth อย่างเคร่งครัด เพื่อให้มั่นใจว่าสามารถสับเปลี่ยนทางกายภาพได้ 100%

• หน้าแปลนการติดตั้ง: เป็นไปตามมาตรฐาน ISO 3019-2 มีจำหน่ายในรูปแบบ 4 รูและ 8 รู (A2F10–A2F50 สำหรับ 4 รู; A2F355–A2F500 สำหรับ 8 รู)

• ปลายเพลาขับ: มีให้เลือกสองตัวเลือก – เพลาร่อง DIN 5480 และเพลากุญแจแบน DIN 6885 – เข้ากันได้อย่างสมบูรณ์กับรุ่นที่สอดคล้องกันของ Rexroth

• การเชื่อมต่อพอร์ตน้ำมัน: พอร์ตน้ำมันแบบหน้าแปลน SAE โดยมีพอร์ตการทำงาน A และ B อยู่ที่ด้านหลัง เป็นไปตามรูปแบบมาตรฐานของ A2FM ซีรีส์ 6 ของ Rexroth

• ขนาดตามแนวแกน/แนวรัศมี: ความคลาดเคลื่อนของขนาดการติดตั้งคีย์จะถูกควบคุมภายใน ±0.1 มม. ช่วยให้สามารถเปลี่ยนมอเตอร์ Rexroth เดิมได้โดยตรงโดยไม่ต้องแก้ไขท่อของระบบหรือฉากยึดสำหรับติดตั้ง

3.2 การเปรียบเทียบพารามิเตอร์ประสิทธิภาพ

ผ่านการทดสอบเปรียบเทียบที่ดำเนินการโดยสถาบันทดสอบที่เชื่อถือได้ซึ่งเป็นบุคคลที่สาม ประสิทธิภาพของซีรีส์ Elephant Fluid Power A2F ได้รับการเปรียบเทียบกับผลิตภัณฑ์ดั้งเดิมจากโรงงานของ Rexroth:

ดัชนีประสิทธิภาพ	ช้าง ฟลูอิด ไดนามิกส์ A2F	เร็กซ์รอธ A2F	ผลการเปรียบเทียบ
ประสิทธิภาพเชิงปริมาตร	95.2%	95.5%	ส่วนต่าง <0.5%
ประสิทธิภาพทางกล	93.8%	94.1%	ส่วนต่าง <0.4%
ประสิทธิภาพโดยรวม	89.3%	89.8%	ส่วนต่าง <0.6%
ประสิทธิภาพแรงบิดในการหมุน	88.5%	89.0%	ส่วนต่าง <0.6%
ระดับเสียงรบกวน (dB(A))	72-75	71-74	จับคู่
อายุการใช้งานต่อเนื่อง (ชม.)	>20,000	>20,000	จับคู่
ระดับราคา	พื้นฐาน	2.5 ถึง 3.5 เท่าของช้าง	ข้อได้เปรียบที่สำคัญ

หมายเหตุ: สภาวะการทดสอบประกอบด้วยตัวกลางของน้ำมันแร่ อุณหภูมิน้ำมัน 40°C แรงดันพิกัด 350 บาร์ และความเร็วในการหมุนที่กำหนด

3.3 ระบบรับรองคุณภาพ

ผลิตภัณฑ์ซีรีส์ Elephant Fluid Dynamics A2F ได้รับการรับรองระดับสากลดังต่อไปนี้:

• การรับรองระบบการจัดการคุณภาพ ISO 9001:2015

• การรับรอง CE สอดคล้องกับ EU Machinery Directive 2006/42/EC

• การรับรอง RoHS: การปฏิบัติตามคำสั่งว่าด้วยการจำกัดสารอันตราย

• การรับรอง China Classifiion Society (CCS) ใช้กับเรือและการใช้งานด้านวิศวกรรมทางทะเล



---



บทที่ 4: สถานการณ์และแนวทางแก้ไขการใช้งานในอุตสาหกรรม

4.1 สาขาวิศวกรรมเครื่องจักร

กลไกขับเคลื่อนการเคลื่อนที่และการหมุนของรถขุด

รุ่น A2F80, A2F107 และ A2F160 เป็นตัวเลือกกระแสหลักสำหรับมอเตอร์เดินตามในรถขุดขนาด 20–50 ตัน แรงบิดเริ่มต้นที่สูง (ด้วยประสิทธิภาพการออกตัวเกิน 88%) ช่วยให้มั่นใจถึงประสิทธิภาพการสตาร์ทที่เชื่อถือได้ในภูมิประเทศที่ท้าทาย เช่น พื้นผิวโคลนหรือทางลาด การออกแบบที่กะทัดรัดทำให้สามารถติดตั้งได้โดยตรงภายในตัวลดขนาดไดรฟ์สุดท้าย ซึ่งช่วยประหยัดพื้นที่แชสซี

กลไกการขับเคลื่อนบูมของรถปั๊มคอนกรีต

รุ่น A2F55 และ A2F63 มักใช้กับระบบขับเคลื่อนเสริมหรือระบบรองรับขาในกระบอกสูบบูมของรถบรรทุกปั๊ม คุณลักษณะการตอบสนองที่รวดเร็ว (ทำให้สามารถหมุนเต็มจาก 0 เป็นความเร็วที่กำหนดได้ภายใน <0.5 วินาที) ตรงตามข้อกำหนดการปฏิบัติงานของการปรับบูมบ่อยครั้งในรถปั๊ม

กว้านเครนและกลไกการหมุน

รุ่น A2F125, A2F160 และ A2F200 ใช้กันอย่างแพร่หลายในระบบกว้านและแท่นหมุนของเครนติดรถบรรทุกและเครนตีนตะขาบ โซลูชันรวมวาล์วเบรกที่เป็นอุปกรณ์เสริม (ประเภท BVD/BVE) มีจำหน่ายเพื่อป้องกันการโหลดลงมากเกินไปอย่างมีประสิทธิภาพ และรับประกันความปลอดภัยในการปฏิบัติงาน

4.2 ภาคเครื่องจักรกลการเกษตร

ระบบขับเคลื่อนรถเก็บเกี่ยว

รุ่น A2F23 และ A2F28 ได้รับการออกแบบมาเพื่อระบบความเร็วที่เปลี่ยนแปลงได้อย่างต่อเนื่องของหัวตัดและกลไกการเคลื่อนที่ของรถเก็บเกี่ยว มีช่วงประสิทธิภาพสูงที่กว้าง (โดยมีประสิทธิภาพรวมเกิน 85% ในช่วงความเร็วที่ครอบคลุม 40% ถึง 100% ของความเร็วพิกัด) และรักษาอัตราการสิ้นเปลืองเชื้อเพลิงต่ำในระหว่างการทำงานต่อเนื่องเป็นเวลานานในช่วงฤดูเก็บเกี่ยว

รถแทรคเตอร์ขนาดใหญ่ขับเคลื่อนด้วย PTO

รุ่น A2F45 และ A2F55 ได้รับการออกแบบมาเพื่อการแปลงระบบขับเคลื่อนไฮดรอลิกของเพลาส่งออกกำลังของรถแทรกเตอร์ โดยให้กำลังไฮดรอลิกที่เสถียรไปยังอุปกรณ์ที่แนบมา เช่น เครื่องหยอดเมล็ดและเครื่องอัดฟาง

4.3 ภาคอุตสาหกรรมและพลังงาน

ตัวขับเสริมสำหรับโรงรีดโลหะ

รุ่น A2F250 และ A2F355 มีบทบาทสำคัญในระบบสายพานลำเลียงลูกกลิ้งและการปรับแผ่นนำด้านข้างในสายการผลิตรีดร้อนและรีดเย็น มีความทนทานต่อการปนเปื้อนสูง (ทำงานได้ตามปกติด้วยน้ำมันหล่อลื่น NAS เกรด 9) และเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่เสี่ยงต่อฝุ่นในโรงงานโลหะวิทยา

เครื่องจักรดาดฟ้าเรือ

A2F107, A2F125 และ A2F160 ใช้สำหรับเครื่องจักรพุก กว้าน และกลไกการเปิด/ปิดฝาฟัก ได้รับการรับรองโดย China Classifiion Society และเป็นไปตามข้อกำหนดด้านความต้านทานการกัดกร่อนและทนต่อแรงกระแทกในสภาพแวดล้อมทางทะเล

วิศวกรรมพลังงานลมและอุโมงค์

รุ่น A2F355 และ A2F500 แสดงให้เห็นถึงความน่าเชื่อถือสูงในระบบการยกขาเสาเข็มของถังติดตั้งกังหันลม และในระบบขับเคลื่อนหัวตัดของเครื่องคว้านอุโมงค์ โครงสร้างตลับลูกปืนที่มีอายุการใช้งานยาวนานช่วยยืดระยะเวลาการบำรุงรักษาเป็นมากกว่า 8,000 ชั่วโมง



---



บทที่ 5: ข้อดีของห่วงโซ่อุปทานของ Elephant Fluid Dynamics และความมุ่งมั่นในการให้บริการ

5.1 ความสามารถในการจัดส่งที่รวดเร็ว

ด้วยการใช้ประโยชน์จากห่วงโซ่อุตสาหกรรมไฮดรอลิกที่ครอบคลุมของจีนและฐานการผลิตอัจฉริยะ Elephant Fluid Power ได้สร้างระบบการจัดส่งชั้นนำของอุตสาหกรรม:

• รุ่นมาตรฐาน: A2F10-A2F107 รุ่นปกติมีในสต็อก; การจัดส่งจะดำเนินการภายใน 48 ชั่วโมงหลังจากยืนยันการสั่งซื้อ

• รุ่นขนาดกลางถึงใหญ่: A2F125–A2F250; เวลาจัดส่ง: 7-15 วันทำการ

• การปรับแต่งในวงกว้าง: รุ่น A2F355-A2F500 และการกำหนดค่าพิเศษ (ตลับลูกปืนที่มีอายุการใช้งานยาวนาน ซีลแบบพิเศษ ชุดวาล์วในตัว) โดยมีระยะเวลาจัดส่ง 15–25 วันทำการ

• การตอบสนองต่อเหตุฉุกเฉิน: มีบริการขนส่งทางอากาศโดยตรง โดยจัดส่งไปยังเขตอุตสาหกรรมหลักทั่วโลกภายใน 72–96 ชั่วโมง

5.2 การวิเคราะห์ต้นทุนและผลประโยชน์

เมื่อเปรียบเทียบกับผลิตภัณฑ์ดั้งเดิมของ Bosch Rexroth ซีรีส์ Elephant Fluid Power A2F มอบผลประโยชน์ทางเศรษฐกิจที่สำคัญให้กับลูกค้า:

• ลดต้นทุนการจัดซื้อ: ประหยัดต้นทุนการจัดซื้อโดยตรงได้ 60%–70%

• การเพิ่มประสิทธิภาพต้นทุนสินค้าคงคลัง: รองรับการซื้อจำนวนน้อยและบ่อยครั้งเพื่อลดการผูกมัดด้านทุน

• ค่าบำรุงรักษาที่ควบคุมได้: มีส่วนประกอบที่เพียงพอ (บล็อกกระบอกสูบ ลูกสูบ แผ่นวาล์ว แบริ่ง) มีจำหน่ายในราคาเพียง 30%-40% ของชิ้นส่วนดั้งเดิมจากโรงงาน

• ลดการสูญเสียจากการหยุดทำงาน: ความสามารถในการจัดส่งที่รวดเร็วช่วยลดเวลาการหยุดทำงานของอุปกรณ์จากสัปดาห์เหลือเพียงไม่กี่วัน

5.3 เครือข่ายสนับสนุนด้านเทคนิคทั่วโลก

Elephant Hydrodynamics ได้สร้างเครือข่ายบริการทางเทคนิคที่ครอบคลุมครอบคลุมภูมิภาคอุตสาหกรรมหลักๆ ทั่วโลก

• การให้คำปรึกษาทางเทคนิค: ให้คำแนะนำการเลือกออนไลน์ทุกวันตลอด 24 ชั่วโมง การวิเคราะห์ความเข้ากันได้ของระบบ และการสนับสนุนการวินิจฉัยข้อผิดพลาด

• บริการนอกสถานที่: ศูนย์บริการที่ได้รับอนุญาตได้รับการจัดตั้งขึ้นในเอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง ยุโรป อเมริกาเหนือ และอเมริกาใต้ โดยให้บริการติดตั้ง ทดสอบการใช้งาน บำรุงรักษา และฝึกอบรม

• การพัฒนาแบบกำหนดเอง: ให้บริการที่ปรับแต่งตามความต้องการ เช่น การปรับแต่งระยะการเคลื่อนที่ การปรับแต่งส่วนต่อประสาน และการระบุการพ่นสี เพื่อตอบสนองความต้องการเฉพาะของลูกค้า OEM

• ข้อผูกพันในการรับประกัน: ระยะเวลาการรับประกันมาตรฐาน 12 เดือนหรือ 2,000 ชั่วโมงการทำงาน (แล้วแต่ระยะใดจะถึงก่อน) ขยายได้ถึง 36 เดือนเมื่อมีการร้องขอ



---



บทที่ 6: คู่มือการเลือกและคำอธิบายรหัสคำสั่งซื้อ

6.1 กฎการเข้ารหัสโมเดล

รุ่นซีรีส์ Elephant Fluid Dynamics A2F เป็นไปตามรูปแบบการเข้ารหัสที่เป็นมาตรฐานสากล ตัวอย่าง: A2F 80 R 2 P 1

ส่วนรหัส	ความหมาย	ตัวเลือก คำอธิบาย
A2F	การระบุซีรี่ส์	ชุดลูกสูบตามแนวแกนแบบเพลางอคงที่
80	ข้อมูลจำเพาะ/เส้นผ่านศูนย์กลาง	80 ซม./รอบ
ร	ทิศทางการหมุน	R = ตามเข็มนาฬิกา (มองจากปลายเพลา), L = ทวนเข็มนาฬิกา, W = สลับสองทิศทาง
2	โครงสร้าง/แบบฝาหลัง	ประเภทที่ 1–4 สอดคล้องกับการกำหนดค่าพอร์ตน้ำมันที่แตกต่างกันและอินเทอร์เฟซฟังก์ชันเสริม
ป	ประเภทเพลา	P = เพลากุญแจแบน (DIN 6885); Z = เพลาร่องฟัน (DIN 5480)
1	ข้อมูลจำเพาะของบอร์ดพอร์ต/หน้าแปลน	จับคู่ขนาดการติดตั้งและขนาดพอร์ตน้ำมัน

6.2 แผนผังการตัดสินใจคัดเลือก

ขั้นตอนที่ 1: กำหนดโหมดการทำงาน

– การใช้งานมอเตอร์ล้วนๆ (ทิศทางเดียว/สองทิศทาง): เลือกการกำหนดค่ามาตรฐาน – การใช้งานสับเปลี่ยนระหว่างปั๊มและมอเตอร์: เลือกการกำหนดค่าการหมุน W (สองทิศทาง) – การใช้งานปั๊ม: ตรวจสอบสภาพช่องดูด ติดตั้งปั๊มแต่งหน้าหากจำเป็น

ขั้นตอนที่ 2: คำนวณการกระจัดที่ต้องการ

ขึ้นอยู่กับอัตราการไหลของระบบ Q (ลิตร/นาที) และความเร็วเป้าหมาย n (รอบต่อนาที):



ค่าสัมประสิทธิ์ 1.05–1.10 ใช้เพื่อชดเชยการสูญเสียปริมาตรและความทนทานต่อการผลิต

ขั้นตอนที่ 3: ตรวจสอบความดันและแรงบิด



ขั้นตอนที่ 4: ยืนยันช่วงความเร็ว

-RPM สูงสุด: -RPM ขั้นต่ำ: เพื่อให้แน่ใจว่าการหมุนสม่ำเสมอ ให้คงค่า RPM ที่ระบุไว้

ขั้นตอนที่ 5: เลือกการกำหนดค่าพิเศษ

- การใช้งานปานกลางเพื่อการปกป้องสิ่งแวดล้อม → ตลับลูกปืนเสริมที่มีอายุการใช้งานยาวนาน (L) + ซีล FKM -ข้อกำหนดในการเบรก → วาล์วเบรก BVD/BVE ที่เป็นอุปกรณ์เสริม - การตรวจสอบความเร็ว → อินเทอร์เฟซเซ็นเซอร์ความเร็วการหมุนเสริม; - ข้อกำหนดในการทำความสะอาด → ฟังก์ชั่นทำความสะอาดตลับลูกปืน U-port เสริม (A2F250–A2F500)



---



บทที่ 7: การบำรุงรักษาและการวินิจฉัยข้อผิดพลาด

7.1 ประเด็นสำคัญของการบำรุงรักษารายวัน

การจัดการน้ำมัน

-ตรวจสอบความสะอาดของน้ำมันอย่างสม่ำเสมอ แนะนำให้สุ่มตัวอย่างและทดสอบทุกๆ 500 ชั่วโมงหรือรายไตรมาส -รักษาความหนืดของน้ำมันให้อยู่ในช่วงที่เหมาะสม (16–36 mm²/s) ตรวจสอบความหนืดลดลงในช่วงฤดูที่มีอุณหภูมิสูง -เปลี่ยนองค์ประกอบตัวกรองทันที แก้ไขปัญหาทันทีที่ได้รับการแจ้งเตือนความแตกต่างของแรงดัน

การตรวจสอบอุณหภูมิ

-อุณหภูมิกรณีการทำงานปกติ: 40°C–70°C -อุณหภูมิสูงสุดที่อนุญาต: 80°C (จุดสูงสุดในระยะสั้น: 90°C) -หากอุณหภูมิเกิน 80°C ให้ตรวจสอบระบบทำความเย็น การตั้งค่าวาล์วน้ำล้น และการรั่วไหลภายใน

การตรวจสอบการสั่นสะเทือนและเสียงรบกวน

ระดับเสียงปกติ: <75 dB(A) สาเหตุที่เป็นไปได้ของเสียงรบกวนที่ผิดปกติ ได้แก่ การดูดน้ำมันไม่เพียงพอ (คาวิเทชั่น) การสึกหรอของแบริ่ง การสึกหรอของแผ่นลูกเบี้ยว หรือการวางแนวของข้อต่อไม่ตรง

เอฟปรากฏการณ์อัลท์	เหตุผลที่เป็นไปได้	มาตรการยกเว้น
ความเร็วเอาต์พุตไม่เพียงพอ	ความหนืดของน้ำมันต่ำเกินไป การรั่วไหลภายในเพิ่มขึ้น และการจ่ายน้ำมันของปั๊มไม่เพียงพอ	แทนที่ด้วยน้ำมันที่มีความหนืดที่เหมาะสม ตรวจสอบการสึกหรอบนแผ่นจ่าย/ลูกสูบ และตรวจสอบเอาท์พุตของปั๊ม
แรงบิดเอาต์พุตไม่เพียงพอ	การตั้งค่าความดันต่ำเกินไป มีการรั่วไหลภายใน และประสิทธิภาพทางกลลดลง	เพิ่มแรงดันของวาล์วระบาย ตรวจสอบซีล และตรวจสอบสภาพตลับลูกปืน
เสียงผิดปกติ	ก๊าซรั่วในท่อดูดน้ำมัน การปนเปื้อนของก๊าซในน้ำมัน และความเสียหายของตลับลูกปืน	ขันท่อดูดน้ำมันและระบบไอเสียให้แน่นแล้วเปลี่ยนลูกปืน
การรั่วไหลของน้ำมันเชลล์	การสึกหรอของซีลเพลา, แรงดันตัวเรือนมากเกินไป, อายุการใช้งานของซีล	เปลี่ยนซีลเพลา ตรวจสอบแรงดันด้านหลังของท่อระบายน้ำมัน และเปลี่ยนส่วนประกอบซีล
ซุปเปอร์ฮีต	การโอเวอร์โหลดอย่างต่อเนื่อง การปนเปื้อนของน้ำมัน การระบายความร้อนไม่เพียงพอ	ลดภาระ เปลี่ยนไปใช้รุ่นที่ใหญ่ขึ้น เปลี่ยนถ่ายน้ำมันเครื่อง หรือปรับปรุงการระบายความร้อน

7.2 การวินิจฉัยข้อผิดพลาดทั่วไป



---



บทที่ 8: มูลค่าอุตสาหกรรมและแนวโน้มในอนาคตของซีรีส์ Elephant Fluid Dynamics A2F

8.1 นิยามใหม่ของมาตรฐานต้นทุน-ประสิทธิภาพสำหรับมอเตอร์ไฮดรอลิก

เดิมที มอเตอร์ไฮดรอลิกสมรรถนะสูงมักเกี่ยวข้องกับต้นทุนที่สูง Elephant Hydraulics ประสบความสำเร็จในการท้าทายการรับรู้นี้โดยใช้ประโยชน์จากการบูรณาการในแนวดิ่งของห่วงโซ่การผลิต การจัดการการผลิตแบบ Lean และการประหยัดจากขนาดในการจัดซื้อ ซีรีส์ A2F มอบประสิทธิภาพมากกว่า 95% เทียบเท่ากับผลิตภัณฑ์ Rexroth ดั้งเดิมในราคาเพียง 30%-40% ของราคา สร้างมูลค่าอย่างที่ไม่เคยมีมาก่อนสำหรับผู้ผลิตเครื่องจักรก่อสร้างระดับโลก ผู้ให้บริการบำรุงรักษาไฮดรอลิก และผู้ใช้ปลายทาง

8.2 สนับสนุนการกระจายความหลากหลายของห่วงโซ่อุปทานทั่วโลก

ในช่วงไม่กี่ปีที่ผ่านมา อุตสาหกรรมการผลิตทั่วโลกได้ให้ความสำคัญกับความยืดหยุ่นของห่วงโซ่อุปทานอย่างที่ไม่เคยมีมาก่อน เนื่องจากเป็นส่วนประกอบระบบไฮดรอลิกคุณภาพสูงที่ผลิตในจีน ซีรีส์ Elephant Fluid Power A2F จึงมีทางเลือก "แหล่งจ่ายแหล่งที่สอง" ที่เชื่อถือได้แก่ลูกค้าในยุโรป อเมริกาเหนือ เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง แอฟริกา และอเมริกาใต้ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมของตลาดที่มีการขยายเวลาการส่งมอบจากโรงงานเดิมและความผันผวนของราคาจาก Rexroth การจัดส่งที่รวดเร็วและราคาที่มั่นคงของ Elephant Fluid Power ได้กลายเป็นปัจจัยสนับสนุนที่สำคัญในการรับประกันความต่อเนื่องในการผลิตของลูกค้า

8.3 ความมุ่งมั่นในการสร้างสรรค์นวัตกรรมทางเทคโนโลยีอย่างต่อเนื่อง

สถาบันวิจัยเทคโนโลยี Elephant Fluid Dynamics ยังคงลงทุนในการอัพเกรดและพัฒนาอย่างต่อเนื่องของซีรีส์ A2F:

• นวัตกรรมวัสดุ: สำรวจวัสดุใหม่ๆ เช่น ลูกสูบเคลือบเซรามิกและจานกระจายที่เสริมด้วยคาร์บอนไฟเบอร์ โดยมีเป้าหมายเพื่อยืดอายุการใช้งานเป็น 30,000 ชั่วโมง

• การบูรณาการอย่างชาญฉลาด: พัฒนาเวอร์ชันมอเตอร์อัจฉริยะที่ติดตั้งเซ็นเซอร์ความดัน/อุณหภูมิในตัวและอินเทอร์เฟซข้อมูล IoT ซึ่งรองรับการบำรุงรักษาเชิงคาดการณ์

• การเพิ่มประสิทธิภาพการใช้พลังงาน: การออกแบบหน้าต่างการกระจายการไหลได้รับการปรับให้เหมาะสมโดยใช้การจำลองของเหลว CFD เพื่อให้ได้ประสิทธิภาพโดยรวมมากกว่า 92%

• การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: ขยายความเข้ากันได้กับน้ำมันไฮดรอลิกที่ย่อยสลายได้ทางชีวภาพ ช่วยให้ลูกค้าบรรลุเป้าหมายความเป็นกลางทางคาร์บอน



---



บทสรุป

มอเตอร์ไฮดรอลิกแบบลูกสูบตามแนวแกนซีรีส์ Elephant Fluid Power A2F (A2F10–A2F500) กลายเป็นโซลูชันที่ต้องการในอุตสาหกรรมระบบส่งกำลังไฮดรอลิกระดับโลก เนื่องจากมีข้อกำหนดที่ครอบคลุม มีความเข้ากันได้สูงกับผลิตภัณฑ์ดั้งเดิมของ Bosch Rexroth ความน่าเชื่อถือที่ได้รับการพิสูจน์แล้ว และข้อได้เปรียบด้านห่วงโซ่อุปทานที่แข่งขันได้ ไม่ว่าจะเป็นการติดตั้งอุปกรณ์ใหม่หรือการบำรุงรักษา/การเปลี่ยนหลังการขาย ไม่ว่าจะเป็นการใช้งานที่คำนึงถึงต้นทุนหรือระบบระดับไฮเอนด์ที่ต้องการความน่าเชื่อถือสูงสุด ซีรีส์ A2F มอบข้อเสนอคุณค่าที่ปรับให้เหมาะสม

การเลือก Elephant Fluid Power ไม่เพียงแต่หมายถึงการเลือกมอเตอร์ไฮดรอลิกเท่านั้น แต่ยังเลือกพันธมิตรระยะยาวที่มีรากฐานมาจากเทคโนโลยี ลูกค้าเป็นศูนย์กลาง และคำนึงถึงระดับโลก ในขณะที่อุตสาหกรรมการส่งกำลังไฮดรอลิกเข้าสู่ยุคใหม่ที่โดดเด่นด้วยความชาญฉลาด ความยั่งยืน และความเป็นเลิศในการบริการ Elephant Fluid Power มุ่งมั่นที่จะร่วมมือกับลูกค้าทั่วโลกเพื่อร่วมสร้างอนาคตที่สดใสยิ่งขึ้นสำหรับระบบไฮดรอลิก



---



ภาคผนวก

แบบอย่าง	การกระจัด (ซม.³)	จัดอันดับความดัน (บาร์)	แรงดันสูงสุด (บาร์)	ความเร็วสูงสุด (รอบต่อนาที)	น้ำหนัก (กก.)	ข้อมูลจำเพาะของหน้าแปลน	ตัวเลือกปลายเพลา
A2F10	10.3	400	450	6000	5.5	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F12	12.1	400	450	6000	5.8	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F23	23.0	400	450	5600	8.2	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F28	28.1	400	450	6300	9.5	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F45	45.6	400	450	5600	13.5	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F55	55.0	400	450	5,000	15.0	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F63	63.0	400	450	5,000	18.0	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F80	80.0	400	450	4500	23.0	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F107	107.0	400	450	4000	32.0	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F125	125.0	400	450	3800	38.0	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F160	160.0	400	450	3500	48.0	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F200	200.0	400	450	3200	58.0	4 รู-ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F250	250.0	350	400	2800	85.0	8 รู - ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F355	355.0	350	400	2500	120.0	8 รู - ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว
A2F500	500.0	350	400	2200	165.0	8 รู - ISO 3019-2	กุญแจแบบแบน/กุญแจแบบเกลียว

ภาคผนวก A: ไดเร็กทอรีโมเดลฉบับสมบูรณ์สำหรับซีรีส์ A2F

ภาคผนวก: ข้อมูลอ้างอิงและมาตรฐาน

1. บ๊อช เร็กซ์รอธ เอจี “มอเตอร์ยึดลูกสูบตามแนวแกน A2FM เอกสารข้อมูลทางเทคนิค RE 91001” 2554.

2. ISO 3019-2:2001. “กำลังของไหลไฮดรอลิก - ขนาดและรหัสประจำตัวสำหรับการติดตั้งหน้าแปลนและปลายเพลาของปั๊มดิสเพลสเมนต์และมอเตอร์”

3. DIN 24312 “กำลังของไหลไฮดรอลิก ปั๊มและมอเตอร์ ช่วงการใช้งานของซีรีย์แรงดันต่างๆ”

4. อุทกพลศาสตร์ของช้าง. "คู่มือผลิตภัณฑ์ปั๊มดิสเพลสเมนต์เชิงบวกลูกสูบซีรีส์ A2F" ฉบับปี 2026



---



ลิขสิทธิ์ © 2026 ช้าง ฟลูอิด ไดนามิกส์

เอกสารนี้มีไว้เพื่อการสื่อสารทางเทคนิคและการอ้างอิงการคัดเลือกเท่านั้น พารามิเตอร์เฉพาะควรอ้างอิงถึงคู่มือผลิตภัณฑ์ล่าสุด





---



เอกสารนี้รวบรวมโดย Elephant Hydrodynamic เพื่อให้ข้อมูลอ้างอิงทางเทคนิคที่เชื่อถือได้ เป็นมืออาชีพ และครอบคลุมสำหรับอุตสาหกรรมไฮดรอลิกทั่วโลก นำไปทำซ้ำได้ แต่กรุณาให้เครดิตแหล่งที่มาด้วย
